/01 / 名称及简介
123GHz调频雷达物位计又叫做调频连续波雷达物位计。调频连续波雷达，是一种更高频率的雷达物位计。
随着雷达应用的细化，国内外各雷达厂家研制更高频率的雷达物位计，以满足各种工况的需求。我司最新研制成功123GHz调频连续波雷达物位计。
/02 /测量原理

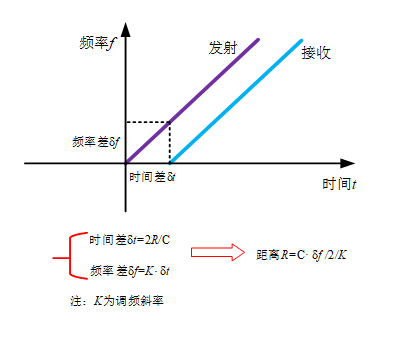

调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差δf与介质表面的距离R成一定比例关系：R=C（速度）*δf（频率差）/2/K（调频斜率）。因为光速C和调频斜率K已知，因此估算出频率差δf，便可得到雷达安装位置料面的距离R，再通过已知的罐体总高，减去雷达到料面的空间距离（简称空高），得出料位的高度。
/03/特点
毫米波雷达，测量精度最高可达±2mm，测量最小盲区为0.05m。
更小的天线尺寸，满足了更多的工况场合测量。
多种透镜天线，更小的发射角，更集中的能量，回波信号更强，同等工矿条件下，相比于其他雷达产品具有更高的可靠性。
拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。
HBRD-FMF动态信号范围更大，对于低介电常数介质的测量更加稳定。
多种测量模式，快速测量模式下雷达反应时间小于1S。

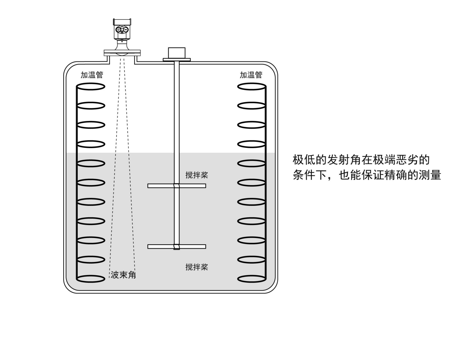

在极端复杂的工况下，以雷达安装点为中心，半径20cm的区域内没有任何障碍物，仪表即可正常工作。
/04 /型号及简介

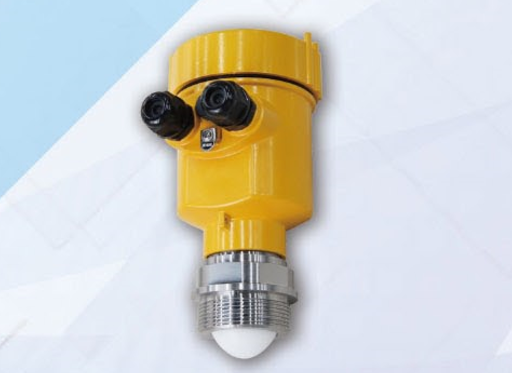

HBRD-FMF11
测量介质：液体
测量范围：0.05m~30m
过程连接：G1½A / 1½NPT螺纹/ 法兰≥DN50
过程温度：-40～80℃
过程压力：-0.1～0.3 MPa
天线尺寸：32mm透镜天线
天线材质：PTFE
精 度：±2mm
防护等级：IP67
中心频率：123GHz
发 射 角：7°
电 源：二线制/DC24V
四线制/DC12~24V
四线制/AC220V
外 壳：铝/塑料/不锈钢
信号输出：二线制/4...20mA/HART协议
四线制4...20mA/ RS485 Modbus
HBRD-FMF12
测量介质：液体
测量范围：0.05m~35m
过程连接：G2A螺纹/法兰≥DN65
过程温度：-40～110℃
过程压力：-0.1～1.6MPa
天线尺寸：42mm透镜天线
天线材质：PTFE
精 度：±2mm
防护等级：IP67
中心频率：123GHz
发 射 角：5°
电 源：二线制/DC24V
四线制/DC12~24V
四线制/AC220V
外 壳：铝/塑料/不锈钢
信号输出：二线制/4...20mA/HART协议
四线制4...20mA/ RS485 Modbus
HBRD-FMF13
测量介质：液体
测量范围：0.1m~100m
过程连接：法兰≥DN80
过程温度：-40～110℃
过程压力：-0.1～0.3MPa
天线尺寸：78mm透镜天线
天线材质：PTFE
精 度：±2mm（量程在35m以下）
±5mm （量程在35m—100m间）
防护等级：IP67
中心频率：123GHz
发 射 角：3°
电 源：二线制/DC24V
四线制/DC12~24V
四线制/AC220V
外 壳：铝/塑料/不锈钢
信号输出：二线制/4...20mA/HART协议
四线制4...20mA/ RS485 Modbus
HBRD-FMF15
测量介质：液体
测量范围：0.1m~35m
过程连接：法兰≥DN80
过程温度：-40～200℃
过程压力：-0.1～2.5MPa
天线尺寸：78mm透镜天线
天线材质：PTFE/整体填充
精 度：±2mm
防护等级：IP67
中心频率：123GHz
发 射 角：3°
电 源：二线制/DC24V
四线制/DC12~24V
四线制/AC220V
外 壳：铝 /塑料 /不锈钢
信号输出：二线制/4...20mA/HART协议
四线制4...20mA/ RS485 Modbus
HBRD-FMF21
测量介质：固体
测量范围：0.3m~150m
过程连接：法兰≥DN80
过程温度：-40～110℃
过程压力：-0.1～0.3MPa
天线尺寸：78mm透镜天线 + 吹扫（或不带吹扫）
天线材质：PTFE
精 度：±5mm
防护等级：IP67
中心频率：123GHz
发 射 角：3°
电 源：二线制/DC24V
四线制/DC12~24V
四线制/AC220V
外 壳：铝/塑料/不锈钢
信号输出：二线制/4...20mA/HART协议
四线制4...20mA/ RS485 Modbus
