雷达液位计选型与安装规范
一、 核心选型策略：匹配工况，精准适配
选型的核心是让雷达液位计的性能参数与现场介质、工况、环境完全匹配，避免因选型不当导致测量误差大、设备寿命短等问题。

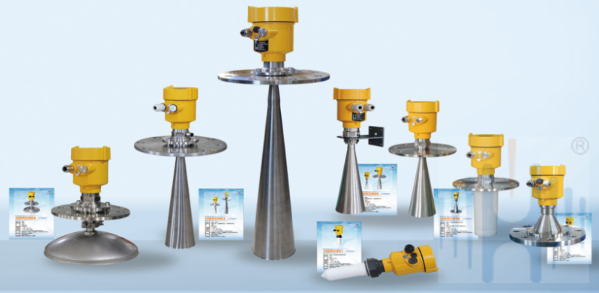

1. 第一步：确定雷达液位计类型（导波 vs 脉冲）
两种类型的适用场景差异显著，选型时需优先匹配介质特性与测量环境：
|
对比项 |
导波雷达液位计 |
脉冲（非接触）雷达液位计 |
|
测量原理 |
电磁波沿导波杆/缆传播，遇介质反射 |
电磁波从天线发射，遇介质表面反射 |
|
核心优势 |
不受蒸汽、泡沫干扰；适配低介电常数介质（εr≥1.4） |
非接触测量，无磨损；适配大量程、洁净介质工况 |
|
适用介质 |
粘稠介质（如原油、沥青）、含杂质介质、低介电常数介质（如液化气） |
高介电常数介质（如清水、酸碱溶液）、洁净液体、易挥发介质 |
|
量程范围 |
0-30m（常规） |
0-200m（常规） |
|
安装限制 |
需接触介质，导波杆/缆不可切割、弯折 |
需预留天线波束空间，避开罐内障碍物 |
2. 第二步：锁定关键选型参数
（1）介质特性参数
•
介电常数：这是选型的核心指标。介电常数＜1.4时，脉冲雷达信号反射弱，必须选导波雷达；介电常数≥2时，优先选脉冲雷达，成本更低且维护方便。
•
温度与压力：确认介质的工作温度范围（-200℃+400℃）和**工作压力**（真空40MPa
），匹配产品的耐温耐压等级。例如高温熔融盐工况，需选耐高温陶瓷天线的型号。
•
腐蚀性与粘稠度：腐蚀性介质（如强酸强碱）需选配PTFE衬里、哈氏合金C276等防腐材质的探头/
天线；粘稠易挂料介质，避免选平板天线，优先选导波雷达的刚性杆探头（易清洁）。
（2）工况参数
•
量程与盲区：量程需覆盖“最低液位到最高液位”的全范围；盲区必须小于 “安装点到最低液位的距离”，防止盲区覆盖有效测量区间。
•
罐内干扰源：罐内有搅拌器、加热盘管、进料口等障碍物时，导波雷达受影响小；脉冲雷达需选万向法兰调整天线角度，或选小发射角（8°以下）的抛物面天线，避开干扰源。
（3）环境与功能参数
•
防爆与防护等级：防爆区域（如化工、油气站）需选Ex ia IIC T6（本质安全型） 或Ex d IIC T6（隔爆型）
产品；户外安装需满足IP67/IP68防护等级，防止雨水、灰尘侵入。
•
输出与通信协议：根据控制系统需求，选择4-20mA+HART、RS485、Profibus PA 等；需远程监控时，优先选带LoRa/NB-IoT无线通信的型号。
二、 标准化安装流程：规范操作，保障精度
安装质量直接决定测量精度，需严格遵循位置选择→安装施工→调试校准 三步流程，规避常见安装误区。
1. 安装位置选择：避开干扰，确保波束覆盖
•
脉冲雷达安装位置要求
a.
天线波束需避开进料口、搅拌器、罐壁焊缝、障碍物，与罐壁的最小距离≥300mm，与干扰源的距离
≥量程的1/10。
b.
高温高湿、易冷凝工况（如蒸汽储罐），需在天线处加装吹扫装置或隔热护套，防止冷凝水附着天线影响信号反射。
c.
开放式水池测量时，天线需高于最高液位，且与池壁保持安全距离，避免池壁反射干扰。
•
导波雷达安装位置要求
a.
导波杆/缆需垂直悬挂，避免与罐内构件碰撞、缠绕；探头底部需高于罐底100mm，防止罐底杂质磨损探头。
b.
安装位置需远离进料口，避免介质冲击导致导波杆弯曲变形。
2. 常见安装方式及工艺要求
|
安装方式 |
适用场景 |
核心工艺要求 |
|
法兰安装 |
密闭储罐、压力罐（主流方式） |
1. 法兰规格与罐口匹配，密封垫选用耐介质腐蚀材质 |
|
螺纹安装 |
小型储罐、管道测量 |
1. 螺纹规格匹配（如G1½、NPT1½），拧紧力矩符合产品要求 |
|
支架安装 |
开放式水池、河道、槽罐 |
1. 支架需牢固焊接或螺栓固定，抗风抗浪，防止设备晃动 |
3. 安装后调试与校准步骤
1.
接线检查
￮
确认电源线、信号线极性正确，屏蔽线单端接地（接地电阻≤4Ω），避免电磁干扰；防爆区域严禁开盖接线。
￮
通电后检查设备显示是否正常，无报错代码。
2.
参数设置
￮
通过本地显示面板或HART手操器，输入量程、盲区、介质介电常数、罐体类型（常压罐/压力罐/ 球罐）等关键参数。
￮
针对复杂工况，开启虚假回波抑制功能，过滤罐内障碍物的反射信号，提升测量稳定性。
3.
现场校准
￮
静态校准：空罐状态下，确认仪表显示零点正确；逐步注入介质至已知高度，核对仪表测量值与实际值偏差，偏差需≤±0.1%FS。
￮
动态校准：模拟进料、出料过程，观察仪表测量值的响应速度与稳定性，无跳变、迟滞现象即为合格。
4. 安装与使用的禁忌事项
1.
导波雷达的导波杆/缆严禁切割、加长或弯折，否则会彻底破坏测量精度。
2.
户外安装的设备必须加装防雷击浪涌保护器，避免雷击损坏电路。
3.
定期清洁天线/探头表面的挂料、结垢，清洁时需断电，严禁用硬物刮擦天线（尤其是高频脉冲雷达的天线）。
三、 选型安装常见问题及解决方案
|
问题现象 |
常见原因 |
解决方案 |
|
测量值跳变、不稳定 |
脉冲雷达天线波束遇障碍物；导波杆弯曲 |
调整安装位置避开障碍物；更换导波杆并重新固定 |
|
无测量值或显示“失波” |
介质介电常数过低；天线结垢严重 |
更换为导波雷达；清洁天线表面 |
|
测量误差大 |
量程、盲区参数设置错误；安装垂直度偏差大 |
重新设置参数；调整安装角度，确保垂直度 |
