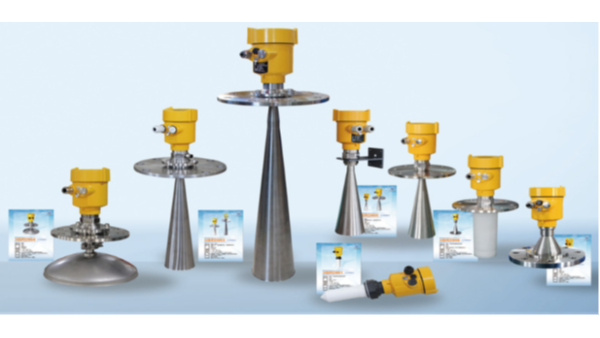

在工业生产的仓储、化工、环保等场景中，雷达液位计凭借测量精准、抗干扰性强、适应复杂工况的优势，成为液位监测的核心设备。设备测量精度与运行稳定性，不仅取决于产品本身品质，更和现场接线安装规范性息息相关。多数信号漂移、仪表损坏、安全隐患问题，并非设备本体故障，而是接线施工不标准、细节处理不到位导致。本文结合一线实操经验，完整梳理接线安装流程、核心操作要点与避坑技巧，方便施工人员规范作业，提供落地性极强的安装施工方案。
正式施工前做好工具配件、工况核对、线路规划三项准备，从源头减少返工，筑牢安全与接线质量基础。
1. 配齐施工工具与配套配件
选用绝缘剥线钳、压线钳、螺丝刀，防爆区域必须使用专用防爆工具，杜绝火花产生。信号线缆优先采用RVSP 2×0.75mm²、2×1.0mm²屏蔽双绞线，保证屏蔽层完好无损。搭配防爆格兰头、密封垫片、高防护等级接线盒，同时准备截面积不低于4mm²铜芯接地线，满足接地防护需求。
2. 现场工况逐项复核确认
核对设备、配件防爆等级与现场环境要求保持一致；户外潮湿场地重点查验密封结构，高温区域选用耐高温线缆，远离各类热源设备。提前区分4-20mA、HART、RS485等信号类型，按照对应规则接线，避免线序错乱无法通讯。
3. 合理规划电缆敷设路径
信号电缆与电机、变频器等动力线路间距保持30厘米以上，禁止同管、同线槽铺设。布线时避免线缆弯折挤压，防止护套与屏蔽层破损。户外线路加装防护套管，做好防晒防水防护，降低线路损耗与干扰影响。
遵循先仪表端、后中控端，先信号线、后电源线的施工原则，按流程规范连接，降低接线失误概率。
1. 仪表端接线作业
开启接线腔并清理内部杂物，看清端子标识后，将线缆穿过格兰头固定密封，腔体内预留5至10厘米余量线缆。规范剥线处理芯线与屏蔽层，依据信号类型对接端子：4-20mA与HART协议接线方式一致，电源正极、信号负极对应接入端口；RS485线路严格区分A、B端子，不可颠倒接线。电缆屏蔽层仅在仪表侧单端接地，杜绝两端接地形成干扰回路。
2. 中控端对接接线
对照仪表端线序，在PLC、DCS模块或接线盒内对应接入线路，压线钳压实接线端子，杜绝虚接松动。接地线统一接入公共接地排，保证接地电阻≤4Ω，防爆场景设备独立接地，不和大功率设备共用接地体。
3. 密封固定收尾检查
全面复查线序、接线牢固度与接地状态，无裸露芯线、短路隐患后，闭合拧紧接线腔盖板。紧固格兰头保证密封效果，使用扎带固定线缆，户外线路完善防水防护措施。
针对不同复杂场景调整接线方式，满足安全合规与稳定传输双重要求。
1. 防爆区域接线
全部配件、施工工具符合现场防爆等级标准，电缆穿孔位置密封严实，接线腔体盖板螺栓全部紧固到位，严防可燃气体渗入腔体，规避爆炸安全风险。
2. 户外潮湿区域接线
选用IP67及以上防水接线盒，接口位置加注密封胶防护。线缆布设预留滴水弯，阻断雨水顺着线路流入接线部位，避免水汽侵蚀内部电路。
3. 高温工况接线
选用耐温性能富余的专用电缆，线路远离蒸汽管道、加热设备等高温热源，必要时加装隔热构件，延缓线缆老化速度。
1. 信号线缆不得与动力线缆混行共槽，防止强电磁干扰造成测量数据偏移；
2. 屏蔽层只做单端接地处理，双端接地极易产生杂波干扰，影响测量精度；
3. RS485通讯线路严禁反接，轻则通讯中断，严重会造成仪表硬件损坏；
4. 接线端子压实锁紧，虚接会引发信号断续，还会出现接触发热隐患；
5. 破损线缆、非标配件禁止投入使用，特殊工况严格匹配对应规格配件。
1. 接线后通电测试
接通电源观察仪表启动状态，无故障报错即为上电正常。核对中控系统显示数值与现场实际液位，确认数据稳定无跳变。出现通讯异常、数值偏差时，优先排查接线、接地与线路完整性。
2. 日常运维保养
定期清理雷达液位计天线表面积料结垢，避免硬物划伤探头。周期性检查线缆外观、接线端子与接地状态，保障接地阻值达标。常规工况每1至2年校准一次，恶劣工况缩短校准周期，长久维持测量精准度。
雷达液位计现场接线安装核心在于规范施工、精准对线、规避电磁干扰。前期筹备、分步接线、特殊场景适配、细节避坑、完工检测环环相扣，直接决定设备运行效果与使用年限。严格按照实操准则开展施工，能够大幅减少故障问题，规避安全风险，充分发挥液位监测设备性能，为工业生产管控提供可靠数据支撑。遇到复杂非标安装场景，可依托专业技术方案适配施工，保障设备长期平稳运行。
