尿素蒸发器作为化肥生产中的关键设备，其液位测量的精确性直接影响产品质量与生产安全。传统测量方式如浮球式、差压式液位计易受高温、结晶、腐蚀等工况影响，而HBRD系列26G高频雷达液位计凭借非接触式测量、抗干扰性强等优势，正逐步成为该领域的优选解决方案。

<="">

一、尿素蒸发器液位测量的核心挑战

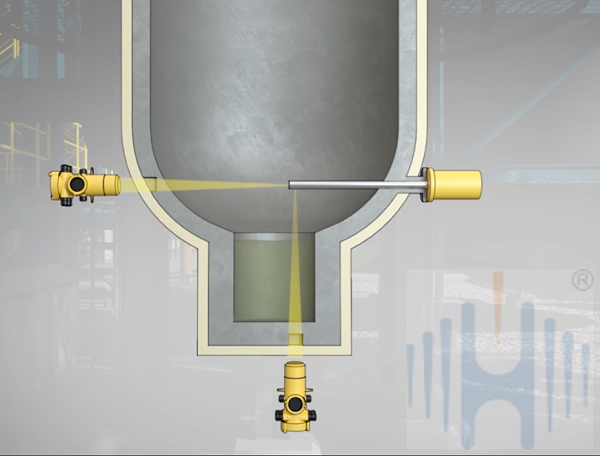

在尿素生产过程中，蒸发器内部环境具有三大典型特征：首先，介质温度通常维持在130-150℃的高温区间，且伴随强碱性腐蚀;其次，尿素溶液在浓缩过程中易产生结晶附着，会导致接触式仪表测量失效;再者，蒸发器内部蒸汽湍流和泡沫层会形成干扰信号。某大型化肥厂曾因浮球液位计结晶卡涩导致虚假液位，引发系统联锁停机事故，直接经济损失超百万元。这些工况特点对液位测量提出了耐高温、防结晶、抗蒸汽干扰的硬性要求。

二、HBRD雷达液位计的技术突破

采用26GHz高频微波技术的HBRD雷达液位计，通过三项创新设计攻克了上述难题：

1. **波束聚焦技术**：相比传统6GHz雷达，26GHz高频微波可将波束角缩小至8°，有效避开蒸发器内壁结晶堆积区域。实测数据显示，在直径3米的蒸发器中，其测量盲区仅0.2米，较低频雷达减少60%。

2. **动态信号处理系统**：内置的FFT快速傅里叶变换算法能智能识别液面真实回波，自动过滤蒸汽湍流产生的虚假信号。山东某化工企业的对比测试表明，在相同工况下，HBRD的测量波动幅度比普通雷达降低82%。

3. **特种材料防护**：探头采用聚四氟乙烯+316L不锈钢复合结构，经第三方检测可在pH值13的强碱环境中连续工作20000小时无腐蚀。其密封等级达到IP68标准，能承受-40℃至200℃的极端温度循环。

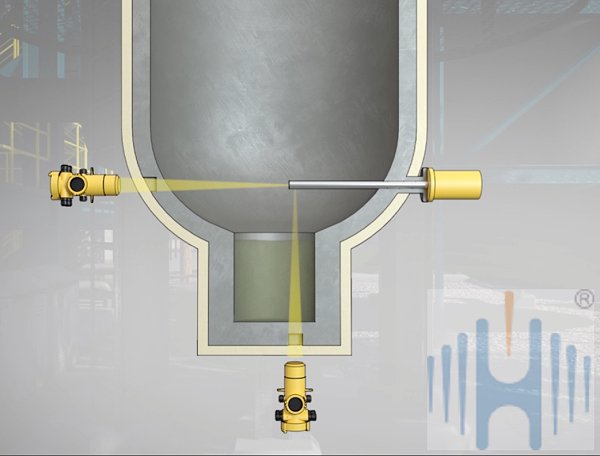

三、限位测量的双重保护机制

针对尿素蒸发器"高液位联锁"和"低液位保护"的刚性需求，HBRD系列创新性地集成了连续测量与开关量输出功能：

- **多点标定技术**：允许在蒸发器筒体设置3级预警阈值(70%、90%、95%)，当液位达到预设限位时，设备可同步输出4-20mA模拟量信号和继电器开关信号。江苏某尿素生产线的应用案例显示，该功能使系统响应时间从原来的5秒缩短至0.1秒。

- **冗余设计**：可选配双探头配置，主探头负责连续监测，备用探头专用于超高/超低液位报警，确保在单点故障时仍能维持安全联锁功能。这种设计已通过SIL2安全认证。

四、典型应用场景解析

在山西某年产80万吨尿素项目中，蒸发工段原使用导波雷达频繁出现信号衰减问题。改造为HBRD-26G型雷达液位计后，呈现出显著优势：

1. **安装适应性**：采用DN80法兰安装，无需在设备本体开孔，规避了传统导波杆需要穿透蒸发器顶盖的泄漏风险。

2. **维护便捷性**：内置自诊断功能可实时监测探头污染程度，当结晶层厚度超过1mm时自动触发清洁提醒。现场数据显示，维护周期从原来的2周延长至6个月。

3. **数据融合应用**：通过HART协议将液位数据接入DCS系统，与温度、压力参数联动分析，成功将蒸发浓度控制精度从±3%提升至±0.5%。

五、选型与安装要点

根据多家化肥厂的应用经验，建议重点关注以下参数匹配：

- 量程选择应留有余量，通常按蒸发器设计液位的1.2倍配置

- 对于带搅拌器的蒸发器，需选择测量周期≤0.5秒的快速响应型号

- 安装位置应避开进料口垂直下方，水平距离保持≥1.5倍进料管径

- 在易结晶工况中，优先选择带PTFE防护罩的一体化天线

随着IEC 61511功能安全标准的普及，新一代HBRD雷达液位计已开始集成预测性维护功能。通过分析信号强度历史曲线，可提前7天预警探头性能劣化趋势。河北某尿素装置的应用实践表明，该技术使意外停机率降低92%。未来，随着77GHz毫米波雷达技术的成熟，测量分辨率有望突破±0.5mm，为尿素蒸发工艺的智能化升级提供更精准的数据支撑。
